Давление в конденсаторе: рк=0.004 МПа (hк=2416 кДж/кг).

Таблица 0.4.-2: Основные исходные данные.

Характеристика

Численное значение

Размерность

- расход пара на турбоустановку

793.1

кг/с

- давление пара перед турбоустановкой

6.59

МПа

- степень сухости пара перед турбоустановкой

0.995

-

- температура промперегрева

265.4

оС

- давление в деаэраторе

0.69

МПа

- давление в конденсаторе

0.04

МПа

- тепловая мощность, отдаваемая в теплосеть

22.2

МВт

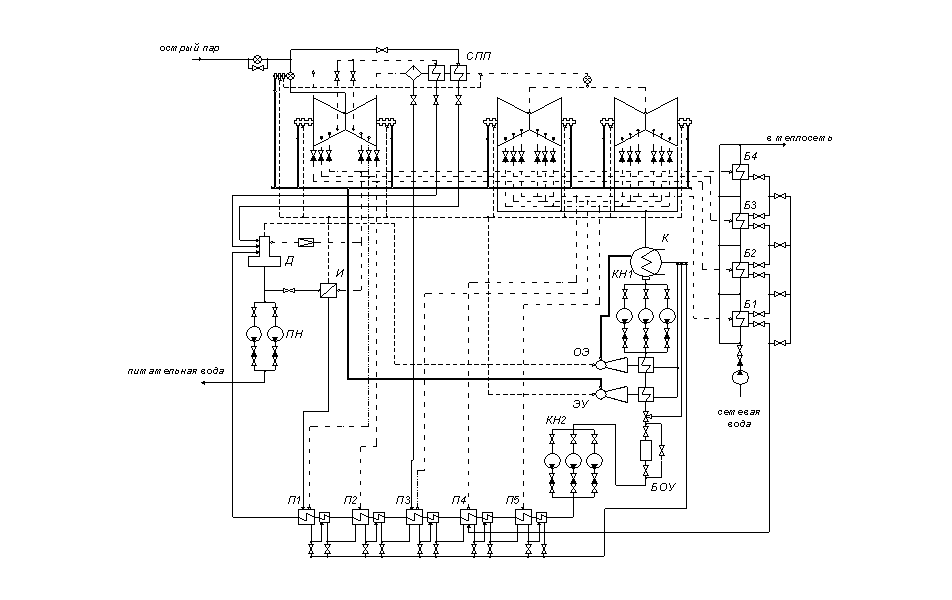

Рис. 1: Тепловая схема ПТУ К-500-65/3000.

Рис. 2: Процесс расширения пара в турбине.

Таблица параметров и расходов рабочего тела.

При заполнении таблицы используем материал изложенный в [2]. Значения параметров рабочего тела, необходимые для расчета уравнений теплового баланса элементов схемы и заданные расходы, так же как и основные результаты расчета, удобно сводить в таблицу. Данные в строках 1, 2, 3 – номера отборов, давления и энтальпии в них вносятся из табл. 0.4.-1. Давления в подогревателях (строка 4) рассчитываются по давлению в отборах с учетом гидравлических потерь по формуле:

- необходимое давление в точке турбины, из которой отбирается пар на подогреватель r:

- относительная величина потери давления в паропроводе от турбины до подогревателя:

r – номер подогревателя по ходу воды, включая деаэратор.

В стоку 5 внесены температуры насыщения при этих давлениях. Строка 6 заполняется при наличии у подогревателя охладителя дренажа (указывается выбранный недогрев в нем). Температура дренажа (строка 7) при отсутствии охладителя дренажа равна температуре насыщения в подогревателе (строка 5), в противном случае температура дренажа рассчитывается по формуле:

- температура среды на выходе из предыдущего подогревателя (строка 11);

- значение min температурного напора в охладителе дренажа (строка 6).

Энтальпии дренажей подогревателей (строка 8) определяются по [4] на линии насыщения при давлении в соответствующем подогревателе. Давление воды за подогревателями (строка 9) находят по напору питательного и конденсатного насосов с учетом гидравлических потерь по водяной стороне подогревателя. Температура обогреваемой среды после подогревателя (строка 11) определяется по формуле:

- температура насыщения в подогревателе (строка 5);

- принятое значение минимального температурного напора (строка 10).
