Кухонная плита имеет размер в плане 510 х 640 мм, высота 770 мм, перекрывается одноконфорным чугунным настилом размером 360 х 410 мм.

Кухонная плита малогабаритная, но топочная камера ее имеет стандартные размеры. Отвод дымовых газов из топливника осуществляется через боковую стенку, выложенную в четверть кирпича.

Так как внешние габариты плиты значительно меньше простой (стандартной) кухонной плиты, она меньше тепла отдает в кухню, что имеет существенное значение для небольшой кухни.

Квадратный четырехканальный однооборотный отопительный щиток имеет размер в плане 640 х 640 мм, высоту его можно менять в зависимости от размера помещения путем изменения количества рядов кладки. На рисунке 19 дается кладка щитка в 32 ряда высотой 2240 мм. Если высота щитка должна быть менее этой величины, убирается соответственное количество чередующихся четных и нечетных рядов в промежутке от 14 до 25 ряда.

Рис. 57. Малогабаритная кухонная плита с квадратным четырехканальным отопительным щитком (совмещенная кладка)

Продолжение рис. 57

Продолжение рис. 57

Окончание рис. 57

Малогабаритная кухонная плита с квадратным четырехканальным отопительным щитком имеют размер в плане 640 х 1150 мм. Эта компоновка хорошо зарекомендовала себя применительно к условиям небольшого садового дома. Плита малогабаритная, но так как размер ее топочной камеры как у обычной плиты, она может работать с любым отопительным щитком. С квадратным отопительным щитком плита хорошо компонуется.

Квадратный четырехканальный отопительный щиток имеет такую же площадь тепловоспринимающих поверхностей, как прямоугольный четырехканальный, но теплоотдающие поверхности его меньше, поэтому он быстрее прогревается. Это также имеет существенное значение для периодически отапливаемого дома.

Один канал, расположенный ближе к фасаду, служит дымовой трубой для кухонной плиты при работе в «летнем» режиме. В этом режиме открываются обе задвижки: нижняя — задвижка «летнего » хода и верхняя - общая. Дымовые газы из топливника по узкому вертикальному каналу опускаются вниз, через подвертку поступают в этот вертикальный канал и далее через насадную трубу уходят в атмосферу.

Чтобы отопительный щиток прогревался, закрывается нижняя задвижка - «летнего» хода. Дымовые газы по горизонтальному каналу поступают в вертикальный канал, расположенный в противоположном углу по диагонали от канала, служащего дымовой трубой. По нему поднимаются вверх до перевала, разделяются на две части и по двум вертикальным каналам опускаются вниз, через подвертки уходят в канал, служащий дымовой трубой. Как известно, в параллельных вертикальных каналах с нисходящим движением дымовых газов тяга саморегулируется, поэтому обеспечивается равномерный прогрев всего щитка.

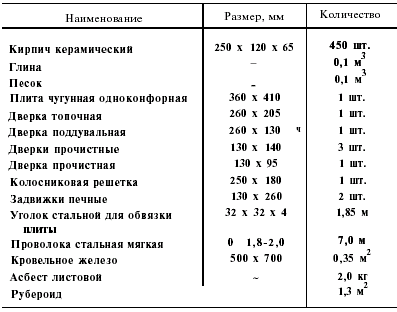

Таблица 13

Для прочистки горизонтальных каналов устанавливаются прочистные дверки размером 130 х 140 мм, для прочистки подверток в 8 ряду устанавливается одна прочистная дверка размером 130 х 95 мм.

Прочистной дверкой, установленной на фасаде в 3—4 рядах, пользуются для побуждения тяги при растопке печи после длительного перерыва в работе, при этом должна быть открыта задвижка «летнего » хода. На боковой стороне щитка, примыкающей к плите в 26-27 рядах, предусмотрена установка дверки размером 130 х 140 мм, которая служит для установки самоварной трубы. Если такой необходимости нет, дверку можно не устанавливать.

На рисунке 57 дана совмещенная кладка малогабаритной кухонной плиты и четырехканального отопительного щитка. Двенадцатый ряд кладки выполняется с напуском в сторону плиты на 60 мм.
