Размер в плане 510 х 770 мм, высота при средней толщине швов 5 мм - 2240 мм. Теплоотдача при двух топках в сутки - 2300 Вт/час. Печь можно использовать для отопления одной комнаты, отличается простотой конструкции и эффективностью в работе. Дымовые газы из топливника попадают в вертикальный канал сечением 260 х 260 мм (1 х 1 кирпич), выполняющий роль колпаки, поднимаются вверх до перекрыши, отдавая тепло стенкам печи, опускаются вниз и через подвертку уходят в следующий вертикальный канал, переходящий в дымовую трубу. Печь имеет минимальное сопротивление, хорошо растапливается в любую погоду и после длительного перерыва в топке. Хорошая тяга обеспечивается невысокой дымовой трубой с сечением канала 130 х 130 мм.

Рис. 39. Отопительная прямоугольная толстостенная печь ПТО-2300

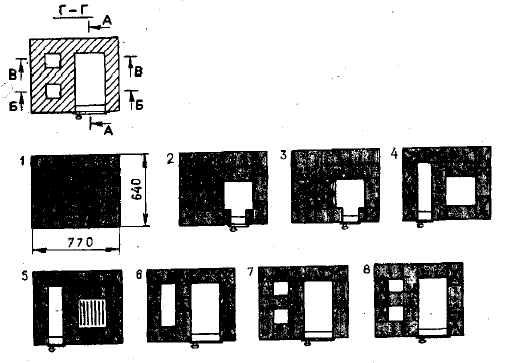

Продолжение рис. 39

Продолжение рис. 39

Окончание рис. 39

Печь может топиться любым видом твердого топлива. Если в качестве топлива будет использоваться каменный уголь, топливник надо класть из огнеупорного кирпича.

В таблицах, которые следуют после описания каждого вида печи, дана спецификация — расход материалов и необходимых печных приборов.

Таблица 1

Наименование

Размер, мм

Количество

Кирпич керамический

Кирпич огнеупорный

Глина обыкновенная

Песок

Глина огнеупорная с шамотом

Колосниковая решетка

Дверка топочная

Дверка поддувальная

Дверка прочистная

Задвижка печная

Сталь полосовая

Проволока стальная

Асбест листовой

Сталь кровельная

Рубероид

250 х 120 х 65

250 х 123 х 65

-

-

-

260 х 252

270 х 230

130 х 140

130 х 140

130 х 130

2,0 х 25 мм

0 1,8-2,0

-

500 х 500

-

213 шт.

97 шт.

0,08 м3

0,1 м3

25 кг

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

0,55 м

2,5 м

1 кг

0,25 м2

1 м2

Рис. 40. Отопительная прямоугольная толстостенная печь ПТО-2800

Продолжение рис. 40

Продолжение рис. 40

Окончание рис. 40
