Рис. 36. Распределение температуры в стене, состоящей из замкнутых (несообщающихся) воздушных прослоек, образованных тремя стенками из низкотеплопроводного («тёплого») материала (в предположении полного отсутствия лучистых тепловых потоков). Обозначения те же, что и на рисунке 35. За счёт низкой теплопроводности материала стенок возникают перепады температур АТС = (Жс, где 11с - термическое сопротивление стенки = 5сДс (8С - толщина стенки, бс - коэффициент теплопроводности материала стенки). При увеличении бс перепады температур АТС уменьшаются, но перепады температур на пограничных слоях АТ сохраняются неизменными. Это иллюстрируется распределением Твнутр, относящимся к случаю более высокой теплопроводности материала стенок. Тепловой поток через всю стену (} = АТ/К = АТС/КС = (ТВНутр - ТВнеш)/(ЗКс+6К). Термическое сопротивление пограничных слоев Ииих толщина а не зависят от теплопроводности материала стенок бс и их термического сопротивления Кс.

Рис. 37. Сопоставление теплоизолирующих способностей разных конструкций стен (с учётом внешних пограничных слоев и в предположении полного отсутствия лучистых тепловых потоков, то есть при зеркальных поверхностях): а - три слоя металла (или стекла), отстоящих друг от друга с зазорами по 1,5 см, эквивалентны древесине (деревянной доске) толщиной 3,6 см; б - пять слоев металла с зазорами по 1,5 см, эквивалентны древесине толщиной 7,2 см; в - три слоя фанеры толщиной по 4 мм с зазорами по 1,5 см, эквивалентны древесине толщиной 4,8 см; г - три слоя пенополиэтилена толщиной по 4 мм с зазорами по 1,5 см, эквивалентны древесине толщиной 7,8 см; д - три слоя металла с зазорами по 1,5 см, заполненными эффективным утеплителем (пенополистиролом, пенополиэтиленом или минватой), эквивалентны древесине толщиной 10,5 см. Принятая величина зазоров является условной, эквивалентные толщины древесины в примерах а-г слабо изменяются при изменении величины зазоров в пределах (1ч-30)см.

Наибольшее значение в бане (так же как и в жилых зданиях) имеют воздушные прослойки в окнах. При этом приведённое сопротивление теплопередаче окон измеряется и рассчитывается на всю площадь оконного проёма, то есть не только на стеклянную часть, но и на переплёт (деревянный, стальной, алюминиевый, пластиковый), который, как правило, имеет лучшие теплоизолирующие характеристики, чем стекло. Для ориентировки приведём нормативные значения термического сопротивления окон разных типов по СНиП П-3-79* и сотовых материалов с учётом теплового сопротивления внешних пограничных слоев внутри и вне помещения (см. таблицу 8).

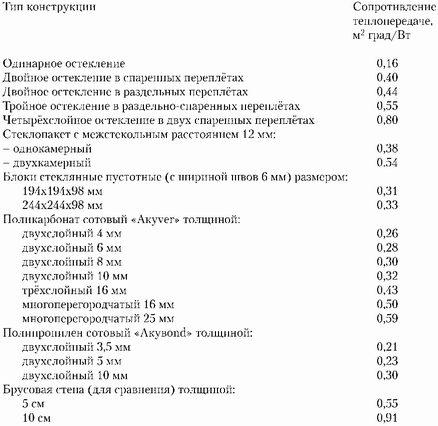

Таблица 8

Приведенное сопротивление теплопередаче окон и оконных материалов
