Рис. 5.10. Универсальная печь И. Ф. Волкова

Если печь «Теплушка» сохраняет все особенности традиционной русской печи, являясь ее современной модернизацией, то печь И. Ф. Волкова (рис. 5.10) — конструкция, не связанная с традициями русской печи. У нее нет ни лежанки, ни подпечья, служащего нижней отопительной камерой, ни шестка, за которым, в глубине, находится варочная камера-горнило. Печь поэтому более компактна (102x89 см) при той же высоте — 224 см (32 ряда кладки без трубы). Мощность этой печи — 2,6 кВт при одной топке, 3,9 кВт — при двух топках в сутки. В этой печи есть все: плита, духовка, варочно-сушильная камера (наподобие горнила русской печи), водогрейная коробка, самоварный душник. Способна обслуживать семью в 6 человек.

Обеспечена возможность топки по-летнему, когда горячие газы из топочной камеры, омыв духовку и водогрейную коробку, уходят в трубу, и по-зимнему, когда они через расположенное внизу окно попадают в первую систему каналов — у задней стенки печи, в затем — во вторую, расположенную
над варочной камерой, и уже оттуда — в дымовую трубу.

Переключение осуществляется закрыванием летней и открыванием зимней заслонки. Имеется возможность вентиляции варочной камеры.

Удачно расположены чистки.

Масса печи — 2600 кг (без фундамента, как и при сооружении «Теплушки-15», не обойтись).

Приводим перечень печной фурнитуры: колосниковая решетка, 25x25,2 см — 1 шт.

топочная дверца, 25x20,5 см — 1 шт.

поддувальные и прочистные дверцы, 13x14см — 6шт.

дверка для вентиляции, 13x13 см — 1 шт.

плита (чугунный или стальной настил с одной конфоркой), 53x36 см — 1шт.

задвижка, 13x24 см ; — 3 шт.

задвижка зимнего хода, 24х 13 см — 1 шт.

предтопочньй стальной лист(напол),50х70см — 1 шт.

духовой шкаф с противнями, 30x28x57 — 1 коми, водогрейная коробка, 15x3 8x3 8 см — 1 шт.

двухстворчатая дверца варочной камеры (рис. 5.11), 68x44 см — 1шт.

сушильная сетка в варочную камеру (рис. 5.11), 35x50 см — 1шт.

Требуемые материалы:
кирпич огнеупорный (или тугоплавкий) 25x12,3x6,5 см — 110 шт.

кирпич красный — 520 шт.

глина — 0,2 м3
огнеупорная глина — 50 кг песок — 0,06 м3
лента стальная, 2x0,1 см — 2 шт. по 65 см полоска стальная, 2,5x0,3 см • — 2шт.по12см полоса стальная, 5x0,5 см — Зшт. по 50 см — 1 шт. 46 см
— 1шт. 56 см

Рис. 5.11. Дверца и сетка варочной камеры печи И. Ф. Волкова.

Размеры в мм
а — дверца варочной камеры; б — сетка варочной камеры

Чертежи разрезов печи И. Ф. Волкова даны на рис. 5.12.

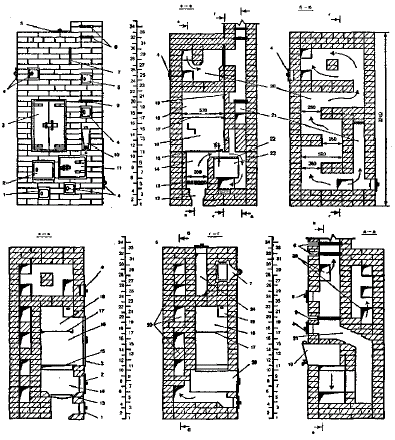

Рис. 5.12. Разрезы печи И. Ф. Волкова. Размеры в см

1 — поддувальная дверца; 2 — топочная дверца; 3 — варочная камера; 4 —
чистки; 5 — заглушка канала; 6 — дымовые задвижки, закрывающие печь после топки; 7 — задвижка, открываемая зимой; 8 — самоварник; 9 — задвижка, открываемая летом; 10 — водогрейный бак; 11 — дверца духовки; 12 — зольник (видны скосы); 13 — колосниковая решетка; 14 — топочная камера; 15 — дно сушильной камеры; 16 — варочная камера; 17 — сушильная сетка; 18 — сушильная камера; 19 — вент, отверстие с дверкой; 20 — зимний ход; 21 —
летний ход; 22 — глиняная обмазка верха духовки; 23 — духовка

Сначала на фундаменте устраивают гидроизоляцию, потом — выкладывают два сплошных ряда (ниже первого ряда). Схема кладки с 1 по 34 ряд изображена на рис. 5.13.

Рис. 5.13. Порядовки печи И. Ф. Волкова

Рис. 5.13. Окончание. Порядовки печи И. Ф. Волкова

Первый ряд. Углубление для зольника образовано за счет того, что один кирпич, дальний, заменен половинкой, а ближний — трехчетвертинкой, большая часть которой стесана наклонно — для выгребания золы. Этот скос виден на разрезе в — в.

Второй ряд. Здесь стесываем боковые грани кирпичей, обрамляющих зольник. Эти скосы видны на разрезе а — а.

Устанавливаем поддувальную дверцу.

Третий ряд. Ставим прочистную дверцу (13x14 см) и за ней оставляем пустоту и стесываем грань дальнего кирпича (вернее, его треть). Это хорошо видно на разрезе г — г.

Четвертый ряд. Вдоль задней стенки оставляем еще один прочистной канал и устанавливаем вторую прочистную дверцу. Перекрываем сверху дверки поддувала, над ним оставляем отверстие 25x25 см. Слева от передней чистки оставляем канал для газов, омывающих снизу духовку.

Длина этого канала 34 см, в конце его — треугольная доля кирпича для опоры края духовки. Оставлен проход для газов к поперечной чистке. В этом проходе углы кирпичей стесаны, чтобы не было резких поворотов по ходу газа.

Пятый ряд. Он выкладывается огнеупорным кирпичом, как и последующие, включая десятый. Над поддувалом устанавливаем колосниковую решетку. От ее краев до кладки должен быть оставлен со всех сторон зазор 5 мм.

Кирпичи, обрамляющие решетку спереди и сзади, должны быть стесаны для скатывания углей и золы (см. разрез в — в). На треугольную долю кирпича кладем половинку кирпича, которая и служит опорой края духовки.

Шестой ряд. Ставим дверцу топки и крепим кляммерами или крепежной проволокой. Устанавливаем духовку.

Справа от нее должен остаться зазор 8 см для омывания ее стенки газами (исходящий дымовой канал, см. разрез а — а).

Сзади этот канал с шестого по девятый ряд перекрывает поставленный на торец кирпич (виден на разрезе д — д).

Между топочной камерой и левой стенкой духовки укладываем кирпичи ложком (в четверть кирпича). Они служат стенкой топки и защищают духовку от прогорания (см. разрез а — а). Левую стенку топочной камеры тоже образуют кирпичи, поставленные ложком еще при кладке пятого ряда, поэтому они помечены диагональной чертой.

На разрезе а — а видно, что три ряда таких кирпичей перекрывают с пятого по десятый ряд.

Седьмой ряд. Горизонтальный канал за духовкой перекрываем двумя трехчетверками и двумя целыми кирпичами, оставляющими за духовкой зону омывания горячими газами ее задней стенки.

Получилось два канала — за топкой восходящий, а справа от духовки — нисходящий.

Восьмой ряд — такой же, как седьмой, только зазор за задней стенкой духовки перекрыт двумя трехчетверками.

Девятый ряд. На разрезе а — а видно, как стесать верх кирпичей, отделяющих духовку от топки. Этот стес нужен для плавного хода газов, омывающих верх духовки.

Верх духовки покрываем глиняной обмазкой толщиной 1-1,5 см, оставляя просвет под настилом плиты 6,5 см.

Над дверцей духовки устанавливаем стальную полосу.

Позади духовки, как видно на чертеже этого ряда, устанавливаем полкирпича, ограничивая им справа горизонтальный канал длиной в два кирпича. Если эта половинка кирпича прогорит, ее можно вынуть и заменить, поскольку верхние ряды держит стальная полоса толщиной 1 мм (она видна на разрезе г — г).

Десятый ряд. Стесанный по ходу движения газов кирпич укладываем на задний правый край духовки. Чугунный настил кладем на глиняном растворе. Справа от настила укладываем две стальные полосы — опору для водогрейного бачка и для правой стенки варочной камеры.

Это хорошо видно на чертеже 10 плюс.

Одиннадцатый ряд. Устанавливаем водогрейный бачок вплотную к кладке правой стенки. Слева от бачка остается канал шириной 5-6 см, образованный кирпичами, установленными ложком. Устанавливаем рамку с дверцами,, закрывающими варочную камеру.

Двенадцатый и тринадцатый ряды пояснений не требуют. Канал сзади сократился вдвое.

Четырнадцатый ряд. Как видно на чертеже, горизонтальный канал снова имеет длину в два кирпича. За водогрейной коробкой укладываем кирпич со стесом, который образует начало косого канала (см. разрез д — д) летнего дымохода.

Пятнадцатый ряд. Перекрываем сверху водогрейный бачок двумя целыми кирпичами и одним скошенным, продолжая нижнюю сторону наклонного летнего хода.

Шестнадцатый ряд. Как видно на разрезе д — д, стесанный кирпич образует начало верхней стороны летнего газохода.

Над варочной камерой укладываем пять стальных лапок, выступающих внутрь камеры на 2 см. Это опоры для сушильной сетки.

Семнадцатый ряд. Устанавливаем следующий стесанный снизу кирпич, продолжающий кладку свода наклонного газохода. После кладки этого ряда устанавливаем сушильную сетку.

Восемнадцатый ряд. Как и два предыдущих ряда, этот начинаем с укладки стесанного снизу кирпича, завершающего свод наклонного хода.

Девятнадцатый ряд. Над чисткой устанавливаем задвижку летнего хода (видна на чертеже 19 плюс). Сзади оставляем горизонтальный канал длиной в три кирпича (75-77 см). Над рамкой створок, закрывающих варочную камеру, укладываем две стальные полосы вдоль лицевой стороны (длиной 46 и 56 см).

Двадцатый ряд. В лицевом ряду укладываем четыре целых кирпича. Ставим вентиляционную дверцу 13x13 см.

Двадцать первый ряд. Выложив его, перекрываем свод варочной камеры тремя стальными полосами 5x0,5 длиной 50 см. На них можно уложить лист оцинкованного железа.

Двадцать второй и двадцать третий ряды. Их укладываем только так, как указано на порядовке. Тогда кирпичи свода (перекрыши) надежно будут удерживаться стальными полосами. Ставим прочистную дверцу в отверстие самоварника.

Двадцать четвертый и двадцать пятый ряды. Кладка выполнена так, чтобы образовать канал зимнего дымохода с большой поверхностью, аккумулирующей тепло.

Устанавливаем две прочистные дверцы.

Двадцать шестой ряд. Сзади и слева канал перерезан целыми кирпичами — образуются четыре канала. Под задвижкой зимнего хода — четверть кирпича со стесом (см.

разреза — а).

Двадцать седьмой ряд. Ставим вертикально задвижку зимнего хода. Слева от нее целый кирпич перегораживает передний канал. У этого кирпича стесы, которые видны на разрезе а — я. Их назначение — обеспечить плавную подвертку газа.

Двадцать восьмой и двадцать девятый ряды. Здесь особенностей, требующих пояснения, нет.

Тридцатый — тридцать второй ряды — трехслойная перекрыша дымооборота. Справа выходное дымовое отверстие с задвижкой. В центре — заглушка тепловой камеры.

Тридцать третий ряд начинает трубу, укладываемую впятерик с перевязкой (см. чертеж следующего ряда). Устанавливаем вторую задвижку для надежной защиты от утечки тепла.
